Nun, was wird denn so gebaut? (im Winter)

Nun, auch dieser kleinen Ente musste natürlich geholfen werden. Bei einem Umbau am Teich beim Hauseingang habe ich die Ente vom Fenstersims geschubst!

Dabei ist diese leider zu bruch gegangen, und musste repariert werden. Mittlerweile steht die kleine Ente auf der Terasse, etwas besser geschützt, und neu bemalt. Dazu habe ich mir jetzt auch noch Air-Brush Material gekauft, damit ich diesen Winter die Figuren aus dem Garten renovieren kann. Aktuell bin ich noch am üben, respektive testen.

Hat aber wie Sie sehen noch nichts mit Maschinenbau zu tun. Seit einiger Zeit befasse ich mich mit Schrittmotoren, deren Steuerung und Anwendung in Maschinen.

Um was geht es?

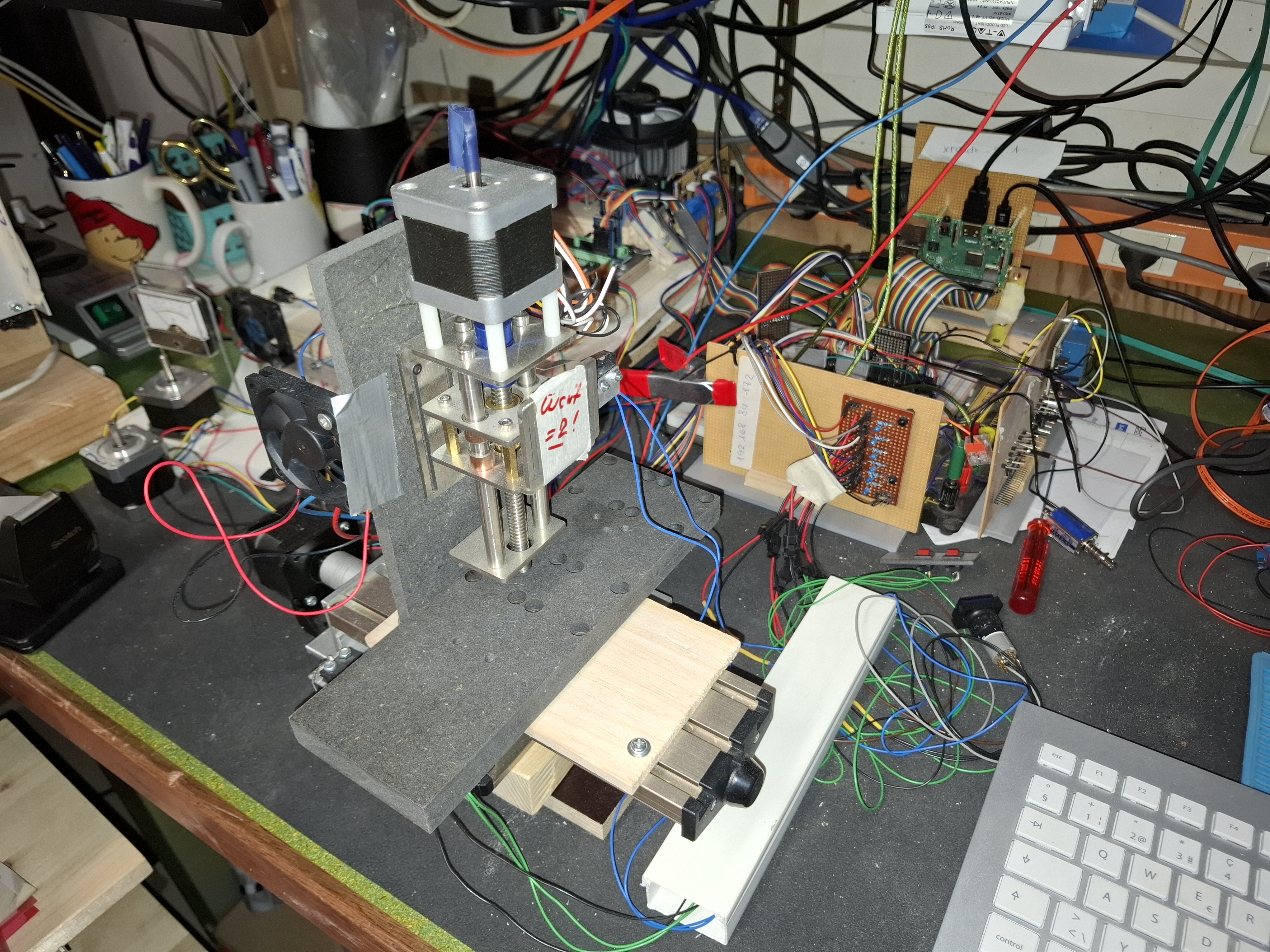

Im Vordergrund ist ein auf Schrittmotoren umgebauter Kreuztisch, sowie eine einfache vertikale Einrichtung für eine Z-Achse zu sehen. Es sind 6 blaue LED z sehen, welche für die Endschalter sind. Leuchtet eine LED, ist die Endposition (mechanisch) erreicht. Am hinteren Ende des Bildes ist der Raspberry Pi-3-B+ zu sehen.

Mit dieser Einrichtung können natürlich keine Objekte gefertigt werden, es geht darum wie diese Motoren und deren Controller mittels Software auf einem Raspberry angetrieben werden können. Mit an sicherheit grenzender Wahrscheinlichkeit könnte mittels KI auch eine entsprechende Software dazu erzeugt werden, aber es ist doch der Weg zum Ziel welcher die Herausforderung darstellt.

Was also muss gemacht werden, damit alle diese Komponenten miteinander funktionieren?

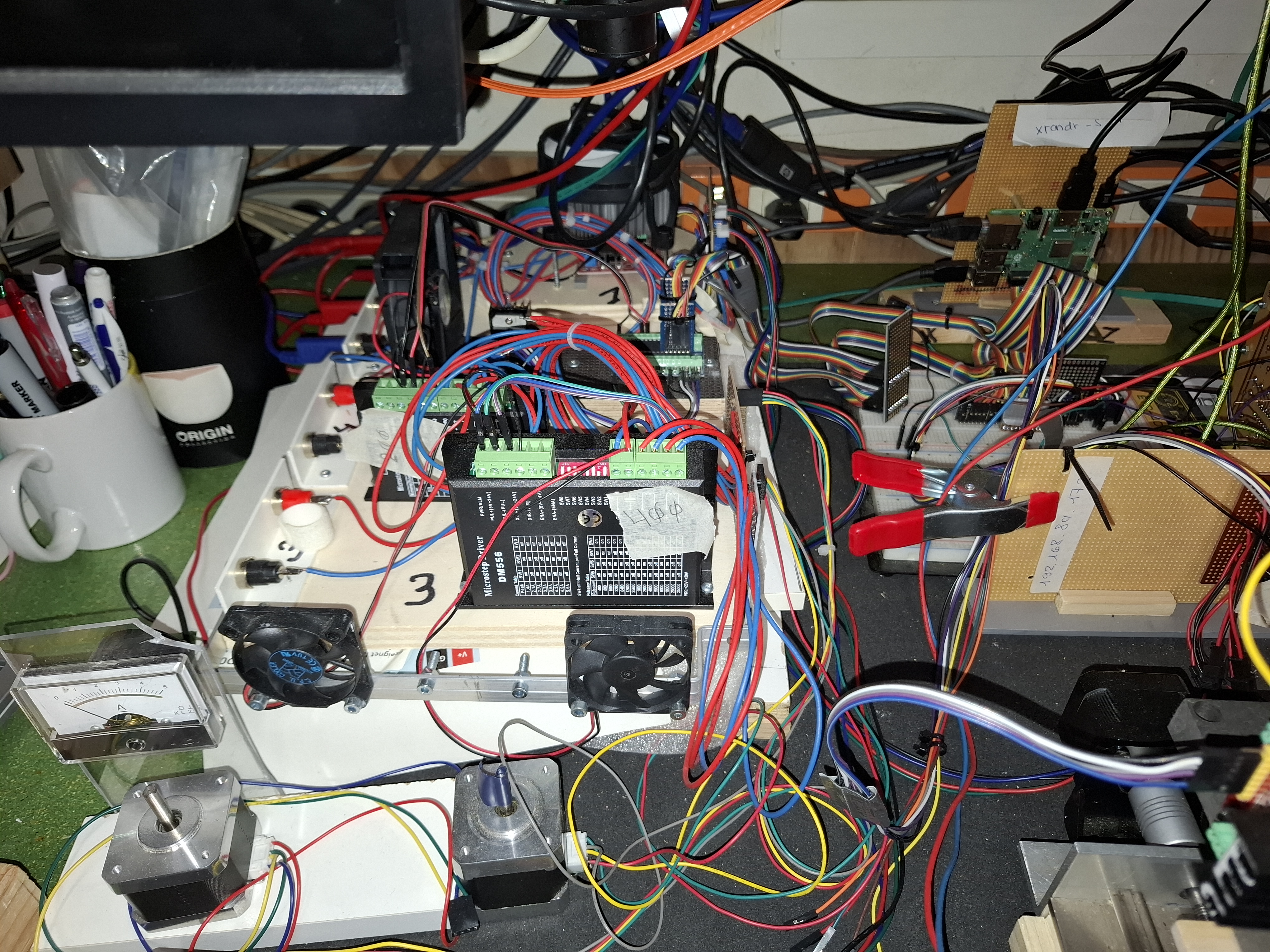

Auf diesem Bild sind die Schrittmotoren-Controller zu sehen. Es gibt zwei grundlegende Typen die ich einsetze:

  • L298 Bridge-Controller (2 Varianten)
  • Stepper-Controller TB6600 und DM556
